日標高平臺法蘭球閥

執行標準及性能規范

公稱通徑 DN15-DN150、1/2"-6"
公稱壓力 10K
殼體強度試驗壓力 PN2.4
低壓氣密試驗壓力 0.8MPA
適用介質 水、油、氣、硝酸類、醋酸類
設計及制造標準 ANSI B16.34、GB/T-12224-2015
試驗標準 API598、GB/T13927-2008、EN12516-3
螺紋標準 G、BSP、BSPT、DIN259 、DIN2999、ISO228 、NPT 、PT 、ISO7/1



主要配件材料表

閥體 A216(WCB)、A351 CF8、CF8M、CF3M、321、2205
閥蓋 A216(WCB)、A351 CF8、CF8M、CF3M、321、2205
球體 SUS304、SUS316 、SUS316L、SUS321、SUS2205
閥桿 SUS304、SUS316 、SUS316L、SUS321、SUS2205
閥座 聚四氟乙烯 PTFE、RPTFE、M111、M1600、M1700、PPL 、PCTFE、PEEK
填料 聚四氟乙烯 PTFE、RPTFE、M111、M1600、M1700、PPL

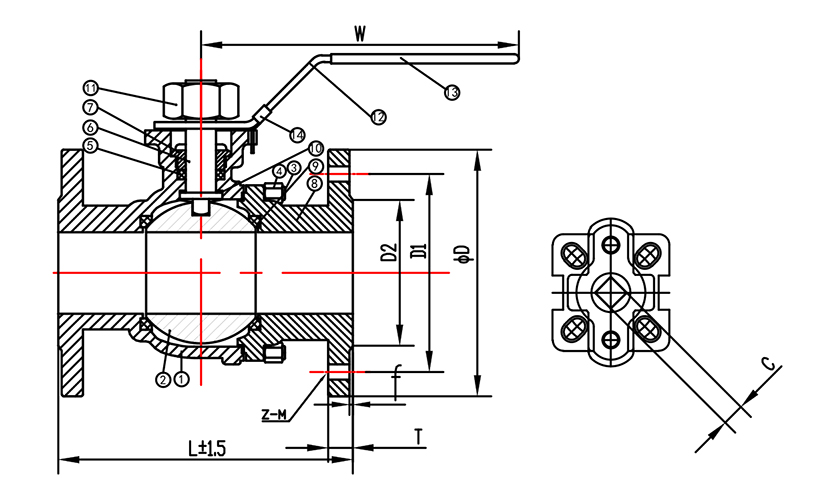

NO. 零件名稱 材質 數量
1 閥體 CF8M/CF8 1
2 球 體 SS304/SS316 1
3 螺 栓 S201/S304 4(6)
4 螺 母 S201/S304 6(12)
5 填 料 PTFE/RPTFE 1
6 閥 桿 SS304/SS316 1
7 壓 蓋 SS304/SS316 1
8 閥 蓋 CF8M/CF8 2
9 閥 座 PTFE/RPTFE 2
10 止推墊圈 PTFE/RPTFE 1
11 螺 母 S201/S304 1
12 手 柄 S201/S304 1
13 手柄套 PVC 1
14 S201/S304 1

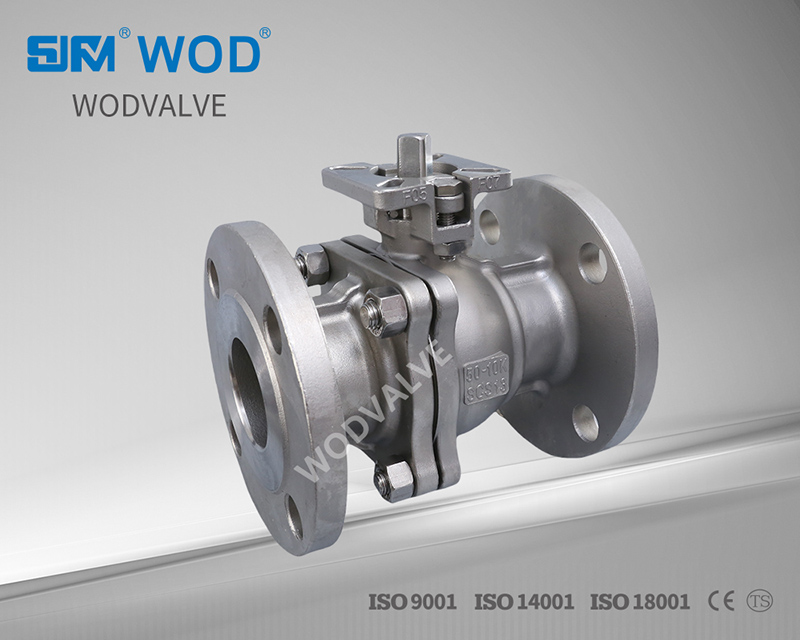

日標高平臺法蘭球閥產品說明

日標高平臺法蘭球閥結構:由閥體,閥蓋結合球芯組裝而成,球芯利用閥桿連接,軸旋轉90度可實現開啟關閉作用,高平臺結構無需支架即可安裝執行器使用。主要用于管道開關,緊急切斷,也可以設計球芯V型開口達到流量調節功能。



日標高平臺法蘭球閥結構特點:

A 扭矩輕:彈性閥座與球芯彈性接觸密封比壓可控,為球體轉動時提供彈性避讓,運行扭矩均勻無卡阻,手感潤滑,開啟無抱死。閥座切邊避免高壓差狀態下球口會不嵌入閥座。

B 閥座密封性能強,彈性閥座的預密封,在閥門關閉后上游閥座在介質的壓力下形成有用的自密封效果。

C 閥座壽命長,彈性閥座的預壓縮行程長,磨損補償量大,同時有上游密封和下游支撐的形式,使得閉合開始到密封前這段行程,密封而不受介質壓力,只有在閉合瞬間形成密封時,閥座密封面的壓強上升,從而實現密封耐久性。

D 閥座切邊與包裹限冷流結構:閥座切邊有用利用球體與閥座非支撐面積,閥座襯環包裹防止冷流塌陷,從而實現承高壓。

E 閥桿下凸設計防飛出同時還能防止閥桿泄漏。

F防止靜電設計保證了 球芯閥桿和閥體之間的電流向外引導,有用避免因靜電引發的全安事故。

G 閥桿上的O型圈有良好的自密封作用,對閥腔內介質起了有用和密封作用。

H 閥桿填料V型設計,桿閥填料壓環平面密封進行精密加工組裝達到無泄漏效果。

I 碟簧補償設計,以適應在密封填料環磨損情況下自動彈性補償效果從而減少泄漏。

J 全流量設計,保證介質在閥門中快速流動從而節省時間, 結能等特點。

K 沃鼎閥門 SJFM牌,WOD牌,產品特別先進的設計理念結合優良 的CNC加工技術,每一臺閥門加工尺寸嚴格控制在公差范圍內,所有結構設計和配件選型加工尺寸嚴格按照行業前端標準及6S,CE,TS,ISO9001,ISO14000,ISO18000,API,GB,標準執行。使每一臺閥門達到實用, 長壽命,為客戶帶來較高利用價值。
