| 公稱通徑 | DN8-DN100、3/8"-4" |
| 公稱壓力 | PN1.6、2.5、4.0、6.4 MPA （1000WOG） |
| 殼體強度試驗壓力 | PN2.4 、3.8 、6.0 、9.6 MPA |
| 低壓氣密試驗壓力 | 0.8MPA |
| 適用介質 | 水、油、氣、硝酸類、醋酸類 |
| 設計及制造標準 | ANSI B16.34、GB/T-12224-2015 |
| 試驗標準 | API598、GB/T13927-2008、EN12516-3 |
| 螺紋標準 | G、BSP、BSPT、DIN259 、DIN2999、ISO228 、NPT 、PT 、ISO7/1 |
主要配件材料表
| 閥體 | A216（WCB)、A351 CF8、CF8M、CF3M、321、2205 |
| 閥蓋 | A216（WCB）、A351 CF8、CF8M、CF3M、321、2205 |
| 球體 | SUS304、SUS316 、SUS316L、SUS321、SUS2205 |
| 閥桿 | SUS304、SUS316 、SUS316L、SUS321、SUS2205 |
| 閥座 | 聚四氟乙烯 PTFE、RPTFE、M111、M1600、M1700、PPL 、PCTFE、PEEK |
| 填料 | 聚四氟乙烯 PTFE、RPTFE、M111、M1600、M1700、PPL |

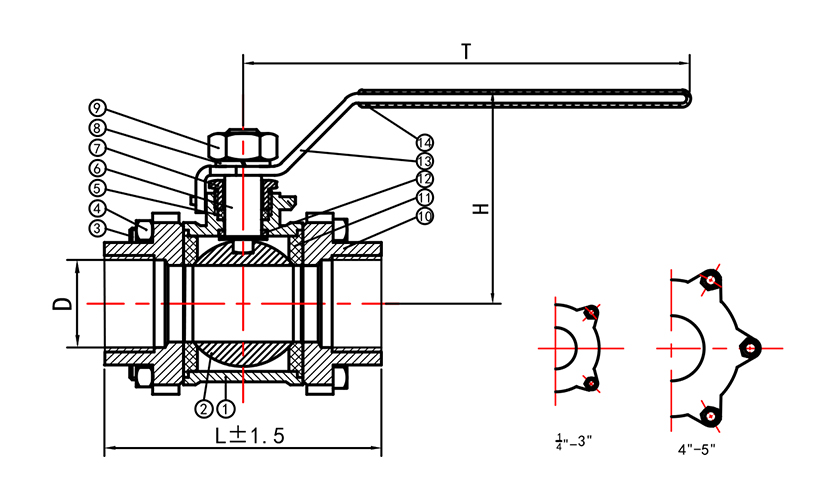

| 序號 | 零件名稱
|
材質
|
數量
|
| 1 | 閥體
|
WCB/CF8/CF8M | 1 |
| 2 | 球體 | S304/S316 | 1 |
| 3 | 螺栓 | S201/S304 | 4～6 |
| 4 | 螺母
|
S201/S304 | 4～12 |
| 5 | 填料 | PTFE/RPTFE | 1 |
| 6 | 閥桿
|
S304/S316 | 1 |
| 7 | 壓蓋
|
S201/S304 | 1 |
| 8 |
彈墊
|
S201/S304 | 1 |
| 9 | 螺母
|
S201/S304 | 1 |
| 10 | 閥蓋 | WCB/CF8/CF8M | 2 |
| 11 | 閥座 | PTFE/RPTFE | 2 |
| 12 | 止推墊圈 | PTFE/RPTFE | 1 |
| 13 | 手柄 | S201/S304 | 1 |
| 14 | 手柄套 | PVC | 1 |
| 15 | 鎖 | S201/S304 | 1 |
主要尺寸
| SIZE | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1¼" |
| DN | 8 | 10 | 15 | 20 | 25 | 32 |
| D | 8 | 10 | 15 | 20 | 25 | 32 |
| L±1.5 | 66 | 66 | 63 | 70 | 82 | 99 |
| H | 51 | 51 | 56 | 64 | 69 | 80 |
| T | 89 | 89 | 107 | 120 | 126 | 143 |
| KG | 0.36 | 0.333 | 0.42 | 0.615 | 0.835 | 1.255 |
| SIZE | 1½" | 2" | 2½" | 3" | 4" |
| DN | 40 | 50 | 65 | 80 | 100 |
| D | 40 | 50 | 65 | 80 | 100 |
| L±1.5 | 109 | 126 | 185 | 205 | 235 |
| H | 89 | 101 | 121 | 141 | 169 |
| T | 160 | 171 | 205 | 235 | 296 |
| KG | 1.725 | 2.43 | 4.915 | 7.49 | 13.515 |

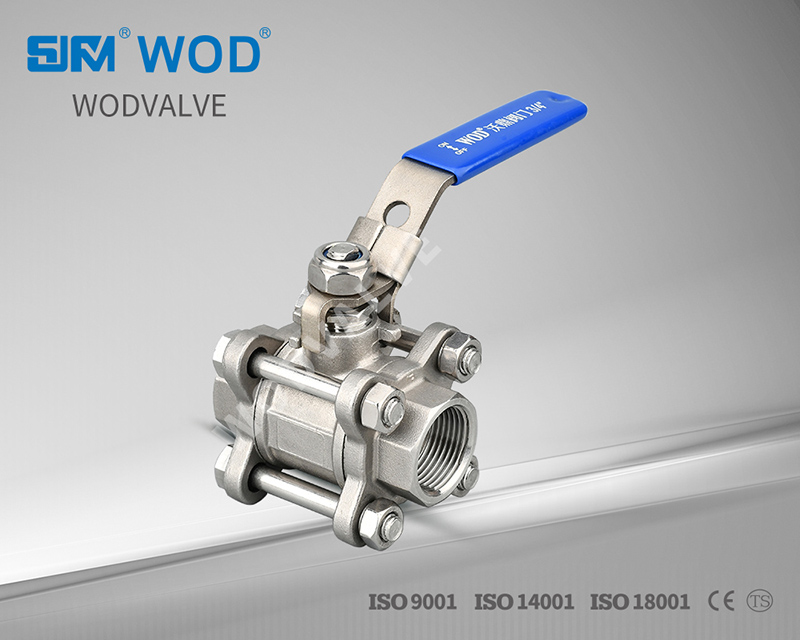

產品說明
該球閥結構：由閥體，閥蓋結合球芯組裝而成，球芯利用閥桿連接，軸旋轉90度可實現開啟關閉作用。主要用于管道開關，緊急切斷，也可以設計球芯V型開口達到流量調節功能。
結構特點：
A扭矩輕：彈性閥座與球芯彈性接觸密封比壓可控，為球體轉動時提供彈性避讓，運行扭矩均勻無卡阻，手感潤滑，開啟無抱死。閥座切邊避免高壓差狀態下球口會不嵌入閥座。
B閥座密封性能強，彈性閥座的預密封，在閥門關閉后上游閥座在介質的壓力下形成有用的自密封效果。
C閥座壽命長，彈性閥座的預壓縮行程長，磨損補償量大，同時有上游密封和下游支撐的形式，使得閉合開始到密封前這段行程，密封而不受介質壓力，只有在閉合瞬間形成密封時，閥座密封面的壓強上升，從而實現密封耐久性。
D 閥座切邊與包裹限冷流結構：閥座切邊有用利用球體與閥座非支撐面積，閥座襯環包裹防止冷流塌陷，從而實現承高壓。
E 閥桿下凸設計防飛出同時還能防止閥桿泄漏
F靜電設計保證了 球芯閥桿和閥體之間的電流向外引導，有用避免因靜電引發的全安事故。
G 閥桿上的O型圈有良好的自密封作用，對閥腔內介質起了有用和密封作用。
H 閥桿填料V型設計，桿閥填料壓環平面密封進行精密加工組裝達到無泄漏效果。
I 碟簧補償設計，以適應在密封填料環磨損情況下自動彈性補償效果從而減少泄漏。
J 全流量設計，保證介質在閥門中快速流動從而節省時間，結能等特點。
K 沃鼎閥門 SJFM牌,WOD牌，產品先進的設計理念結合的CNC加工技術，每一臺閥門加工尺寸嚴格控制在公差范圍內，所有結構設計和配件選型加工尺寸嚴格按照行業前端標準及6S，CE，TS，ISO9001，ISO14000，ISO18000，API，GB，標準執行。使每一臺閥門達到實用，長壽命，為客戶帶來較高利用價值。
