| 公稱通徑 | DN8-DN100、3/8"-4" |
| 公稱壓力 | PN6.3 MPA |
| 殼體強度試驗壓力 | PN9.6 MPA |
| 低壓氣密試驗壓力 | 0.8MPA |
| 適用介質 | 水、油、氣、硝酸類、醋酸類 |
| 設計及制造標準 | ANSI B16.34、GB/T-12224-2015 |
| 試驗標準 | API598、GB/T13927-2008、EN12516-3 |
| 螺紋標準 | G、BSP、ISO228 |
主要配件材料表
| 閥體 | A216（WCB)、A351 CF8、CF8M、CF3M、321、2205 |
| 閥蓋 | A216（WCB）、A351 CF8、CF8M、CF3M、321、2205 |
| 球體 | SUS304、SUS316 、SUS316L、SUS321、SUS2205 |
| 閥桿 | SUS304、SUS316 、SUS316L、SUS321、SUS2205 |
| 閥座 | 聚四氟乙烯 PTFE、RPTFE、M111、M1600、M1700、PPL 、PCTFE、PEEK |
| 填料 | 聚四氟乙烯 PTFE、RPTFE、M111、M1600、M1700、PPL |

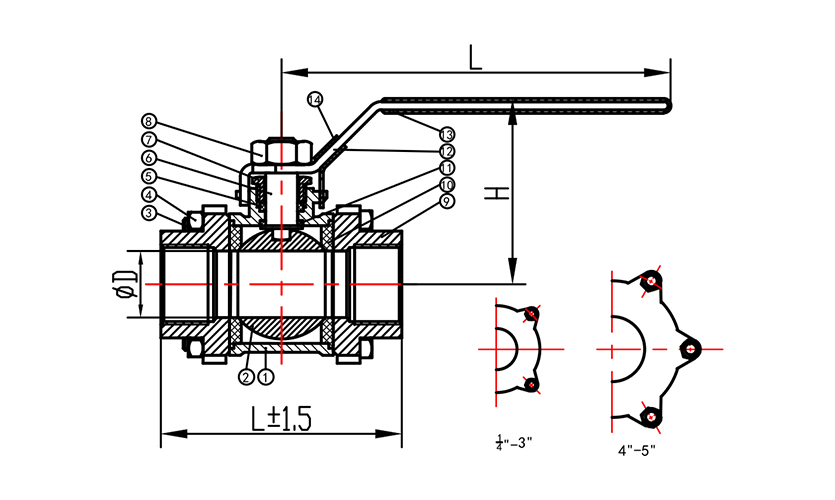

| 序號 | 零件名稱 | 材質 | 數量 |
| 1 | 閥 體 | CF8/CF8M | 1 |
| 2 | 球 體 | S304/S316 | 1 |
| 3 | 螺 栓 | S201/S304 | 4～6 |
| 4 | 螺 母 | S201/S304 | 4～12 |
| 5 | 填 料 | PTFE/RPTFE | 1 |
| 6 | 閥 桿 | SS304/SS316 | 1 |
| 7 | 壓 蓋 | S201/S304 | 1 |
| 8 | 螺 母 | S201/S304 | 1 |
| 9 | 閥 蓋 | CF8/CF8M | 2 |
| 10 | 閥 座 | PTFE/RPTFE | 2 |
| 11 | 止推墊圈 | PTFE/RPTFE | 1 |
| 12 | 手 柄 | S201/S304 | 1 |
| 13 | 手柄套 | PVC | 1 |
| 14 | 鎖 | S201/S304 | 1 |
主要尺寸
| SIZE | 1/2" | 3/4" | 1" | 1¼" | 1½" |
| DN | 15 | 20 | 25 | 32 | 40 |
| D | 15 | 20 | 25 | 32 | 40 |
| L±1.5 | 75 | 80 | 90 | 110 | 120 |
| H | 62 | 65 | 71 | 85 | 90 |
| T | 107 | 120 | 126 | 143 | 160 |
| KG | 0.515 | 0.665 | 0.875 | 1.495 | 1.870 |
| SIZE | 2" | 2½" | 3" | 4" |
| DN | 50 | 65 | 80 | 100 |
| D | 50 | 65 | 80 | 100 |
| L±1.5 | 140 | 185 | 205 | 235 |
| H | 100 | 121 | 141 | 169 |
| T | 171 | 205 | 235 | 296 |
| KG | 2.530 | 4.942 | 7.269 | 13.515 |
產品說明

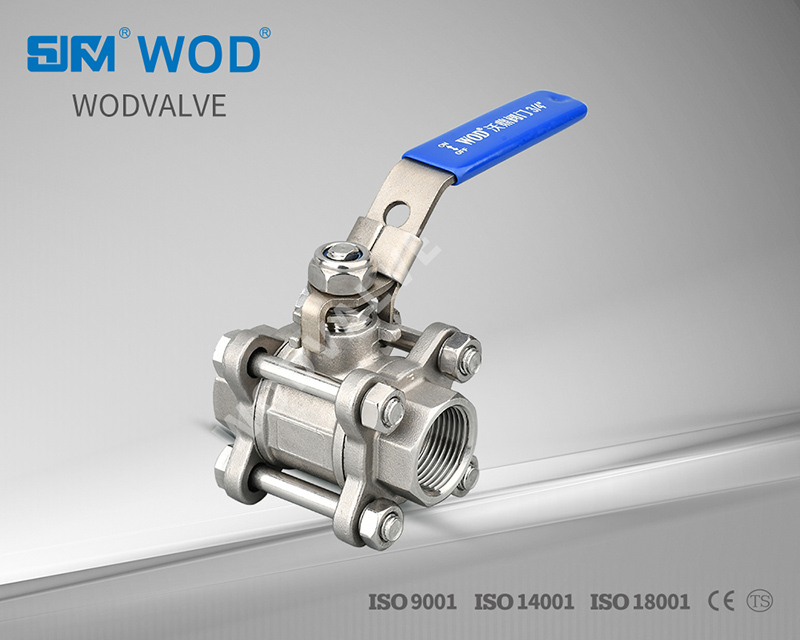

三片式德標M3內螺紋球閥結構：由閥體，閥蓋結合球芯組裝而成，球芯利用閥桿連接，軸旋轉90度可實現開啟關閉作用。主要用于管道開關，緊急切斷，也可以設計球芯V型開口達到流量調節功能。
結構特點：
A扭矩輕：彈性閥座與球芯彈性接觸密封比壓可控，為球體轉動時提供彈性避讓，運行扭矩均勻無卡阻，手感潤滑，開啟無抱死。閥座切邊避免高壓差狀態下球口會不嵌入閥座。
B閥座密封性能強，彈性閥座的預密封，在閥門關閉后上游閥座在介質的壓力下形成有用的自密封效果。
C閥座壽命長，彈性閥座的預壓縮行程長，磨損補償量大，同時有上游密封和下游支撐的形式，使得閉合開始到密封前這段行程，密封而不受介質壓力，只有在閉合瞬間形成密封時，閥座密封面的壓強上升，從而實現密封耐久性。
D 閥座切邊與包裹限冷流結構：閥座切邊有用利用球體與閥座非支撐面積，閥座襯環包裹防止冷流塌陷，從而實現承高壓。
E 閥桿下凸設計防飛出同時還能防止閥桿泄漏
F靜電設計保證了 球芯閥桿和閥體之間的電流向外引導，有用避免因靜電引發的全安事故。
G 閥桿上的O型圈有良好的自密封作用，對閥腔內介質起了有用和密封作用。
H 閥桿填料V型設計，桿閥填料壓環平面密封進行精密加工組裝達到無泄漏效果。
I 碟簧補償設計，以適應在密封填料環磨損情況下自動彈性補償效果從而減少泄漏。
J 全流量設計，保證介質在閥門中快速流動從而節省時間，結能等特點。
K 沃鼎閥門 SJFM牌,WOD牌，產品先進的設計理念結合的CNC加工技術，每一臺閥門加工尺寸嚴格控制在公差范圍內，所有結構設計和配件選型加工尺寸嚴格按照行業前端標準及6S，CE，TS，ISO9001，ISO14000，ISO18000，API，GB，標準執行。使每一臺閥門達到實用，長壽命，為客戶帶來較高利用價值。
