內螺紋閘閥
內螺紋閘閥產品概述

內螺紋閘閥執行標準及性能規范
公稱通徑 DN8-DN100、1/2"-4"
公稱壓力 PN1.6 MPA （200WOG）
殼體強度試驗壓力 PN2.4 MPA
低壓氣密試驗壓 力 0.8MPA
適用介質 水、油、氣、硝酸類、醋酸類
設計及制造標準 ANSI B16.34、GB/T-12224-2015
試驗標準 API598、GB/T13927-2008、EN12516-3
螺紋標準 G、BSP、BSPT、DIN259 、DIN2999、ISO228 、NPT 、PT 、ISO7/1



主要配件材料表
閥體 A216（WCB)、A351 CF8、CF8M、CF3M、321、2205
閥蓋 A216（WCB）、A351 CF8、CF8M、CF3M、321、2205
閥桿 SUS304、SUS316 、SUS316L、SUS321、SUS2205
閥板 SUS304、SUS316 、SUS316L、SUS321、SUS2205
閥座 SUS304、SUS316、聚四氟乙烯 PTFE、RPTFE、M111、M1600、M1700、PPL
填料 聚四氟乙烯 PTFE、RPTFE、M111、M1600、M1700、PPL

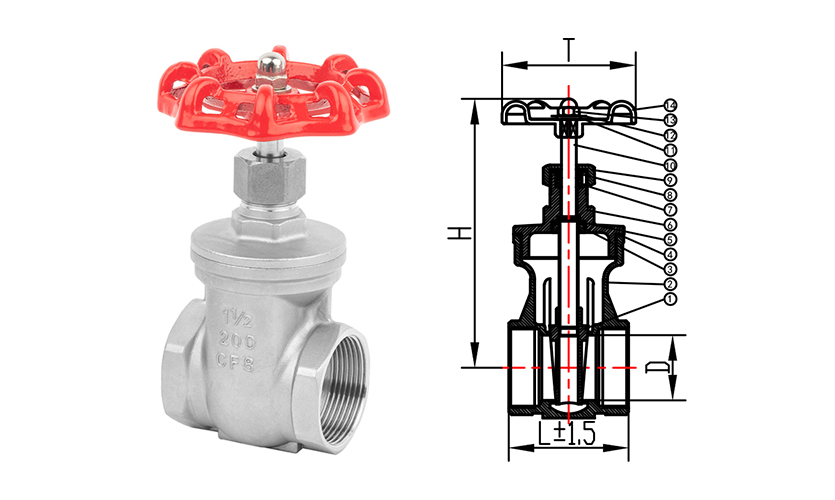

序號 零件名稱 材質 數量
1 閘 板 CF8/CF8M 1
2 閥 體 CF8/CF8M 1
3 閥桿架 S304/S316 1
4 墊 圈 PTFE/RPTFE 1
5 墊 片 S201/S304 1
6 閥 蓋 CF8/CF8M 1
7 填 料 PTFE/RPTFE 1
8 壓 蓋 S201/S304 1
9 螺 母 S201/S304 1
10 閥 桿 S304/S316 1
11 墊 片 S201/S304 1
12 銘 牌 鋁合金 1
13 螺 母 S201/S304 1
14 手 輪 鑄鐵 1



主要尺寸
SIZE 1/2" 3/4" 1" 1¼"
DN 15 20 25 32
D 15 20 25 32
L±1.5 53 57 61 71
H 93 100 112 123
T 64 73 73 77
KG 0.36 0.44 0.56 0.78
續表
SIZE 1½" 2" 2½" 3"
DN 40 50 65 80
D 40 50 65 80
L±1.5 74 83 107 118
H 137 157 200 214
T 98 107 127 127
KG 1.15 1.56 3.49 4.52



產品說明

a、內螺紋閘閥主要用于氣體、液體介質管路上作啟閉器，接通或截?cái)嘟橘|(zhì)流， 不適用于調節介質流量。具有流阻小，啟閉較省力等優點。

b、適用范圍：石油、石化等行業。

c、在使用中，要求將閘板全開或全閉，不允許將閘板部分開啟作調節流量用，否則在 介質較高流速時，易損壞密封面。

d、在使用中，應經常給閥桿梯形螺紋部分加含銅潤滑劑。

e、開啟或關閉閥門時，應用手輪，不得借助杠桿或其它工具。

K 沃鼎閥門 SJFM牌，WOD牌，沃鼎閥門，產品先進的設計理念結合的CNC加工技術，每一臺閥門加工尺寸嚴格控制在公差范圍內，所有結構設計和配件選型加工尺寸嚴格按照行業前端標準及6S，CE，TS，ISO9001，ISO14000，ISO18000，API，GB，標準執行。使每一臺閥門達到實用，長壽命，為客戶帶來較高利用價值。
