H41H升降式止回閥執行標及性能規范
| 設計依據 | GB | API |
| 設計標準 | GB/T 12235 | BS1868 |
| 結構長度 | GB/T 12221 | ASMEB16.10 |
| 連接法蘭 | JB/T 79-94 | ASMEB16.5 |
| 試驗和檢驗 | JB/T9092 | AP11598 |
主要配件材料表
| 零件名稱 | 材質 | |
| 不銹鋼 | 鑄鋼 | |
| 閥體 | CF8 | WCB |
| 閥瓣 | CF8 | 2Cr13 |
| 墊片 | PTFE | 304+石墨 |
| 閥座 | CF8 | 2Cr13 |
| 閥蓋 | CF8 | WCB |

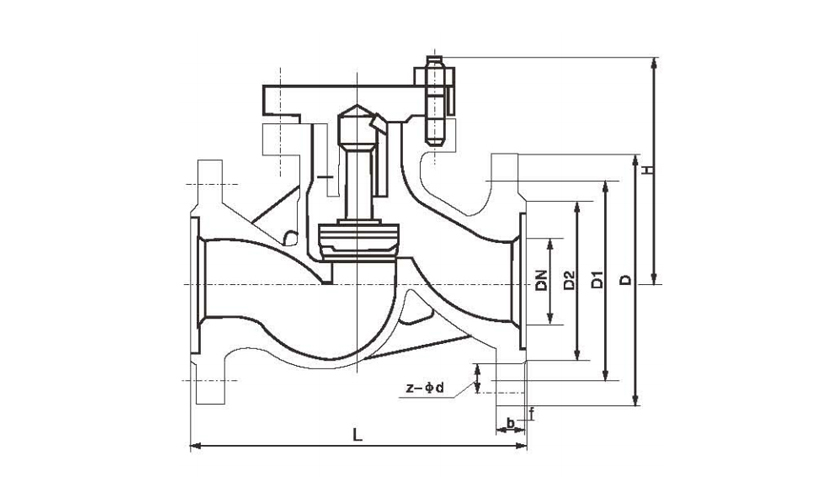

主要尺寸
| PN | DN | L | D | D1 | D2 | b | Z-φd | H |
| 1.6Mpa | 15 | 130 | 95 | 65 | 45 | 14 | 4-14 | 77 |
| 20 | 150 | 105 | 75 | 55 | 14 | 4-14 | 77 | |
| 25 | 160 | 115 | 85 | 65 | 14 | 4-14 | 80 | |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 85 | |
| 40 | 200 | 145 | 110 | 85 | 16 | 4-18 | 95 | |
| 50 | 230 | 160 | 125 | 100 | 16 | 4-18 | 105 | |
| 65 | 290 | 180 | 145 | 120 | 18 | 4-18 | 120 | |
| 80 | 310 | 195 | 160 | 135 | 20 | 8-18 | 130 | |
| 100 | 350 | 215 | 180 | 155 | 20 | 8-18 | 140 | |
| 125 | 400 | 245 | 210 | 185 | 22 | 8-18 | 155 | |
| 150 | 480 | 280 | 240 | 210 | 24 | 8-23 | 180 | |
| 200 | 600 | 335 | 295 | 265 | 26 | 12-23 | 215 | |
| 250 | 730 | 405 | 355 | 320 | 30 | 12-25 | 260 | |
| 300 | 850 | 460 | 410 | 375 | 34 | 12-25 | 315 |
產品說明
工作原理:止回閥依靠介質本身的流動而自動開、閉閥瓣，防止介質倒流。
保管、保養、安裝和使用
1 、H41W法蘭止回閥應存放在干燥，通風的室內，閥門通道兩端應堵塞。
2 、長期存放的閥門應定期檢查，去掉污物。應特別注意密封面的清潔，防密封面的損壞。
3、安裝前應仔細核對閥門標志是否與使用要求相符。
4 、安裝前應檢查閥門內腔和密封面，如有污垢，應使用清潔布擦拭干凈。
5、安裝前應注意閥門 向標記與介質流動方向一致。
6、升降式垂直瓣止回閥應安裝在垂直管道上，升降式水平瓣止回閥和旋啟式止回閥應安裝在水平管道上。
7 、使用中應注意閥門是否有異常聲音和振動，為防止在管路中產生水錘效應，應注意管路介質壓力波動情況。
