| 公稱通徑 | DN8-DN100、1/2"-10" |
| 公稱壓力 | PN1.6、2.5、4.0、6.4 MPA |
| 殼體強度試驗壓力 | PN2.4 、3.8 、6.0 、9.6 MPA |
| 低壓氣密試驗壓力 | 0.8MPA |
| 適用介質 | 水、油、氣、硝酸類、醋酸類 |
| 設計及制造標準 | ANSI B16.34、GB/T-12224-2015 |
| 試驗標準 | API598、GB/T13927-2008、EN12516-3 |
| 螺紋標準 | G、BSP、BSPT、DIN259 、DIN2999、ISO228 、NPT 、PT 、ISO7/1 |
法蘭過濾器主要配件材料表
| 閥體 | A216（WCB)、A351 CF8、CF8M、CF3M、321、2205 |
| 閥蓋 | A216（WCB）、A351 CF8、CF8M、CF3M、321、2205 |
| 填料 | 聚四氟乙烯 PTFE、RPTFE、M111、M1600、M1700、PPL |
| 序號 | 零件名稱 | 材質 | 數量 |
| 1 | 閥體 | WCB/CF8/CF8M | 1 |
| 2 | 濾網 | S304/S316 | 1 |
| 3 | 墊圈 | PTFE/RPTFE | 1 |
| 4 | 閥蓋 | CF8/CF8M | 1 |

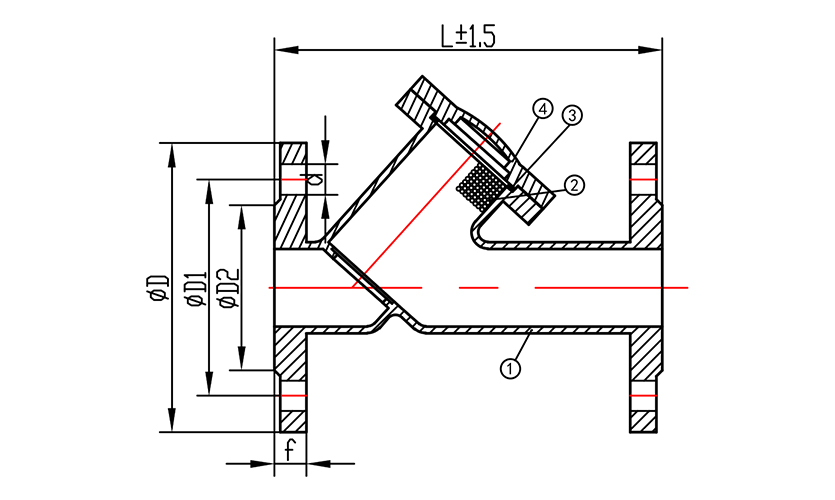

主要尺寸
| DN | L±1.5 | D | D1 | D2 | f | Z-d | KG |
| 40 | 200 | 150 | 110 | 85 | 16 | 4-18 | 5.42 |
| 50 | 230 | 165 | 125 | 99 | 16 | 4-18 | 6.84 |
| 65 | 290 | 185 | 145 | 119 | 18 | 4-18 | 10.405 |
| 80 | 310 | 200 | 160 | 135 | 18 | 8-18 | 12.565 |
| 100 | 350 | 220 | 180 | 155 | 18 | 8-18 | 16.27 |
| 125 | 400 | 250 | 210 | 185 | 20 | 8-18 | 25.38 |
| 150 | 480 | 285 | 240 | 210 | 20 | 8-22 | 35.42 |
產品說明
法蘭過濾器是輸送介質的管道系統不可缺少的一種過濾裝置，法蘭過濾器通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來去掉介質中的雜質，以保護閥門及設備的正常使用。法蘭過濾器具有結構先進，阻力小，排污方便等特點。
安裝與維護
1、根據過濾器的使用范圍合理地使用。
2、安裝前應將管道內的焊渣、雜物去掉干凈，以免損壞過濾器。
3、安裝時應按過濾器的箭頭方向進行。
4、過濾器的運行及維護系統 工作一段時間后（一般不超過一周），應進行清洗，以去掉系統初始運行時積聚在濾網 上的雜質污物。在此后， 須定期清洗。清洗次數依據工況條件而定。若過濾器不帶排絲堵，則清洗過濾器時要將濾網限位器以及濾網拆下。警告∶每次維護、清洗前，應將過濾器與帶壓系統隔離。清洗后，重新安裝時要使用新的密封墊。
5、過濾器使用中，應定期檢查是否工作正常，發現異常情況，應立即去掉，以免造成事故。
6、長期存放時，應置于通風干燥處，并定期檢查和保養。
沃鼎閥門、 SJFM牌,WOD牌，產品特別先進的設計理念結合優良 的CNC加工技術，每一臺閥門加工尺寸嚴格控制在公差范圍內，所有結構設計和配件選型加工尺寸嚴格按照行業前端標準及6S，CE，TS，ISO9001，ISO14000，ISO18000，API，GB，標準執行。使每一臺閥門達到實用， 長壽命，為客戶帶來較高利用價值。
