立式止回閥
立式止回閥執行標及性能規范
公稱通徑 DN8-DN100、1/4"-4"
公稱壓力 PN6.4 MPA （1000WOG）
殼體強度試驗壓力 PN9.6 MPA
低壓氣密試驗壓力 0.8MPA
適用介質 水、油、氣、硝酸類、醋酸類
設計及制造標準 ANSI B16.34、GB/T-12224-2015
試驗標準 API598、GB/T13927-2008、EN12516-3
螺紋標準 G、BSP、BSPT、DIN259 、DIN2999、ISO228 、NPT 、PT 、ISO7/1



主要配件材料表
閥體 A216（WCB)、A351 CF8、CF8M、CF3M、321、2205
閥蓋 A216（WCB）、A351 CF8、CF8M、CF3M、321、2205
閥板 SUS304、SUS316 、SUS316L、SUS321、SUS2205
閥座 SUS304、SUS316、聚四氟乙烯 PTFE、RPTFE、M111、M1600、M1700、PPL
填料 聚四氟乙烯 PTFE、RPTFE、M111、M1600、M1700、PPL

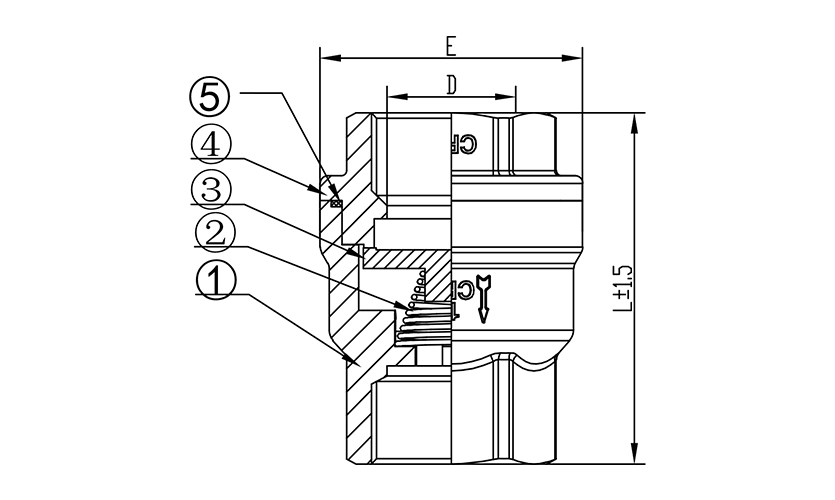

NO. 零件名稱 材質 數量
1 閥 體 CF8/CF8M 1
2 彈 簧 SS304/SS316 1
3 閥 瓣 CF8/CF8M 1
4 閥 蓋 CF8/CF8M 1
5 墊 圈 PTFE/RPTFE 1



主要尺寸
SIZE 1/4" 3/8" 1/2" 3/4" 1" 1¼"
DN 8 10 15 20 25 32
D 10 10 15 20 25 32
E 29 29 34 43 51 61
L±1.5 48.5 48.5 56.5 63.5 67.6 77.5
KG 0.12 0.11 0.15 0.245 0.36 0.55
續表
SIZE 1½" 2" 2½" 3" 4"
DN 40 50 65 80 100
D 40 50 65 80 100
E 71 87 114 133 158
L±1.5 88.5 109 128.5 144 179
KG 0.805 1.305 2.585 3.97 6.32



4.立式止回閥工作原理

立式止回閥依靠介質本身的流動而自動開、閉閥瓣，防止介質倒流。

5.保管、保養、安裝和使用

5.1 立式止回閥應存放在干燥，通風的室內，閥門通道兩端應堵塞。

5.2 長期存放的閥門應定期檢查，去掉污物。應特別注意密封面的清潔，防密封面的損壞。

5.3安裝前應仔細核對閥門標志是否與使用要求相符。

5.4 安裝前應檢查閥門內腔和密封面，如有污垢，應使用清潔布擦拭干凈。 5.5安裝前應注意閥門標記與介質流動方向一致。

5.6。升降式垂直瓣止回閥應安裝在垂直管道上，升降式水平瓣止回閥和旋啟式止回閥應安裝在水平管道上。

5.7 使用中應注意閥門是否有異常聲音和振動，為防止在管路中產生水錘效應，應注意管路介質壓力波動情況。
