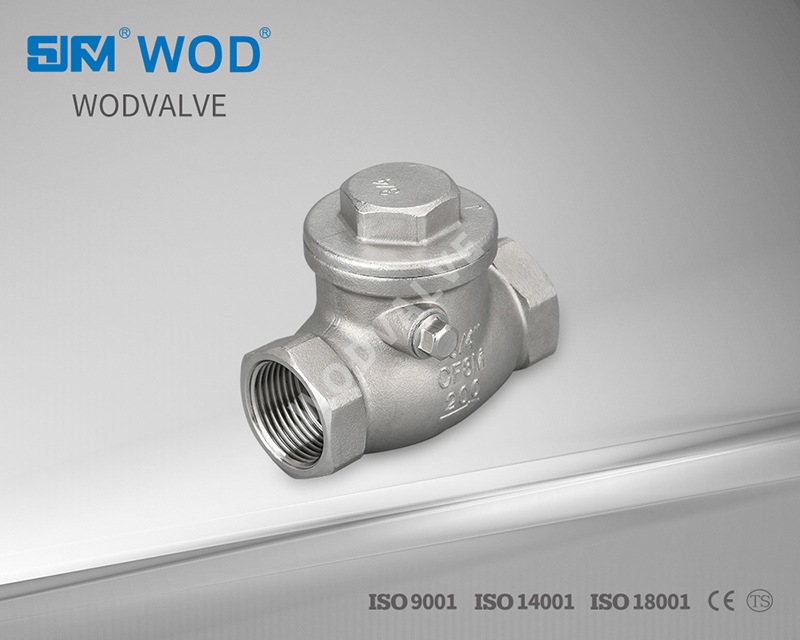

旋啟式止回閥
旋啟式止回閥產品概述

旋啟式不銹鋼止回閥執行標及性能規范
公稱通徑 DN8-DN100、1/2"-4"
公稱壓力 PN1.6 MPA （200WOG）
殼體強度試驗壓力 PN2.4 MPA
低壓氣密試驗壓力 0.8MPA
適用介質 水、油、氣、硝酸類、醋酸類
設計及制造標準 ANSI B16.34、GB/T-12224-2015
試驗標準 API598、GB/T13927-2008、EN12516-3
螺紋標準 G、BSP、BSPT、DIN259 、DIN2999、ISO228 、NPT 、PT 、ISO7/1



旋啟式不銹鋼止回閥主要配件材料表
閥體 A216（WCB)、A351 CF8、CF8M、CF3M、321、2205
閥蓋 A216（WCB）、A351 CF8、CF8M、CF3M、321、2205
閥板 SUS304、SUS316 、SUS316L、SUS321、SUS2205
閥座 SUS304、SUS316、聚四氟乙烯 PTFE、RPTFE、M111、M1600、M1700、PPL
填料 聚四氟乙烯 PTFE、RPTFE、M111、M1600、M1700、PPL

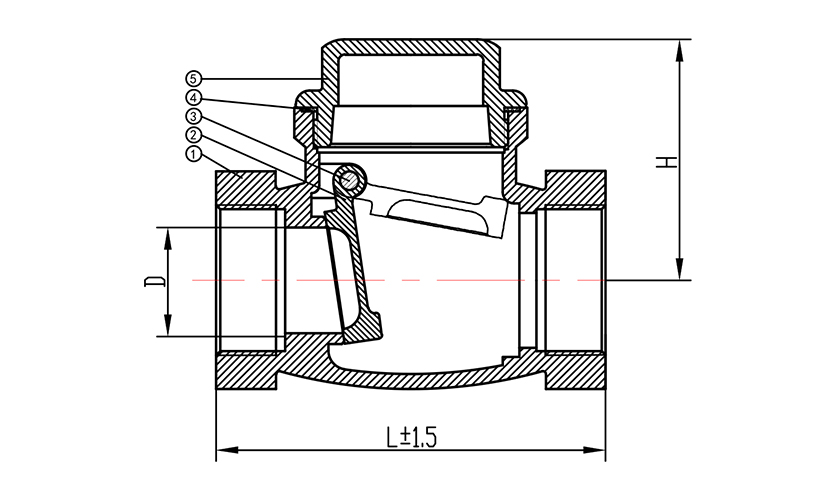

NO. 零件名稱 材質 數量
1 閥 體 CF8/CF8M 1
2 閥 瓣 CF8/CF8M 1
3 掛鉤銷 SS304/SS316 1
4 墊 圈 PTFE/RPTFE 1
5 閥 蓋 CF8/CF8M 1



主要尺寸
SIZE 1/2" 3/4" 1" 1¼" 1½"
DN 15 20 25 32 40
D 15.5 20 23.5 30 37
L±1.5 62 75 84 100 115
H 43 45 49 56 64
(Kg) 0.235 0.34 0.47 0.695 0.975
續表
SIZE 2" 2½" 3" 4"
DN 50 65 80 100
D 46 64 74.5 96
L±1.5 134 164 190 237
H 71 91 103 138
(Kg) 1.31 2.73 4.20 8.12



旋啟式不銹鋼止回閥產品說明



4.工作原理

旋啟式不銹鋼止回閥依靠介質本身的流動而自動開、閉閥瓣，防止介質倒流。

5.保管、保養、安裝和使用

5.1 閥門應存放在干燥，通風的室內，閥門通道兩端應堵塞。

5.2 長期存放的閥門應定期檢查，去掉污物。應特別注意密封面的清潔，防密封面的損壞。

5.3安裝前應仔細核對閥門標志是否與使用要求相符。

5.4 安裝前應檢查閥門內腔和密封面，如有污垢，應使用清潔布擦拭干凈。 5.5安裝前應注意閥門標記與介質流動方向一致。

5.6。升降式垂直瓣止回閥應安裝在垂直管道上，升降式水平瓣止回閥和旋啟式止回閥應安裝在水平管道上。

5.7 使用中應注意閥門是否有異常聲音和振動，為防止在管路中產生水錘效應，應注意管路介質壓力波動情況。
